SILOS / ALMACENAMIENTO

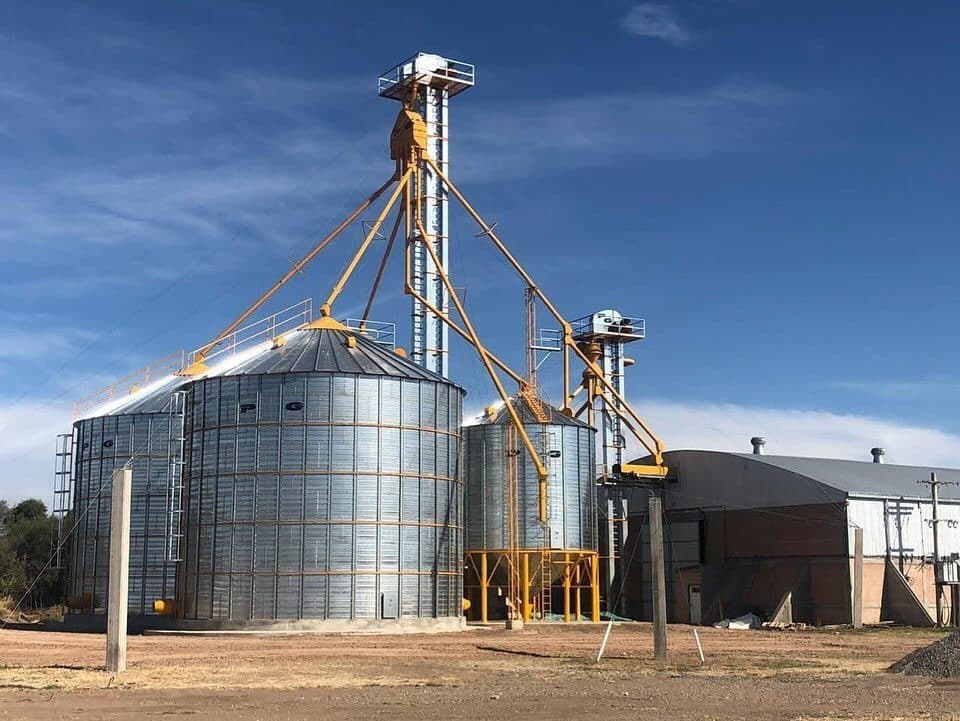

Silos de base de hormigón

EL PRODUCTO

Asentados sobre platea, máxima capacidad de acopio

Los silos de base de hormigón, también llamados silos de fondo plano, se asientan sobre una platea o cono de hormigón, ofreciendo la mayor capacidad de almacenamiento por unidad. Están pensados para el acopio de gran volumen, donde la prioridad es maximizar la capacidad de guarda de la planta.

Se fabrican en chapa galvanizada, a medida según el diámetro y la cantidad de anillos, con techo a 28° y todos sus accesorios. Las capacidades se calculan sobre una base de 800 kg/m³.

ESTRUCTURA

Componentes del silo

COMPONENTE

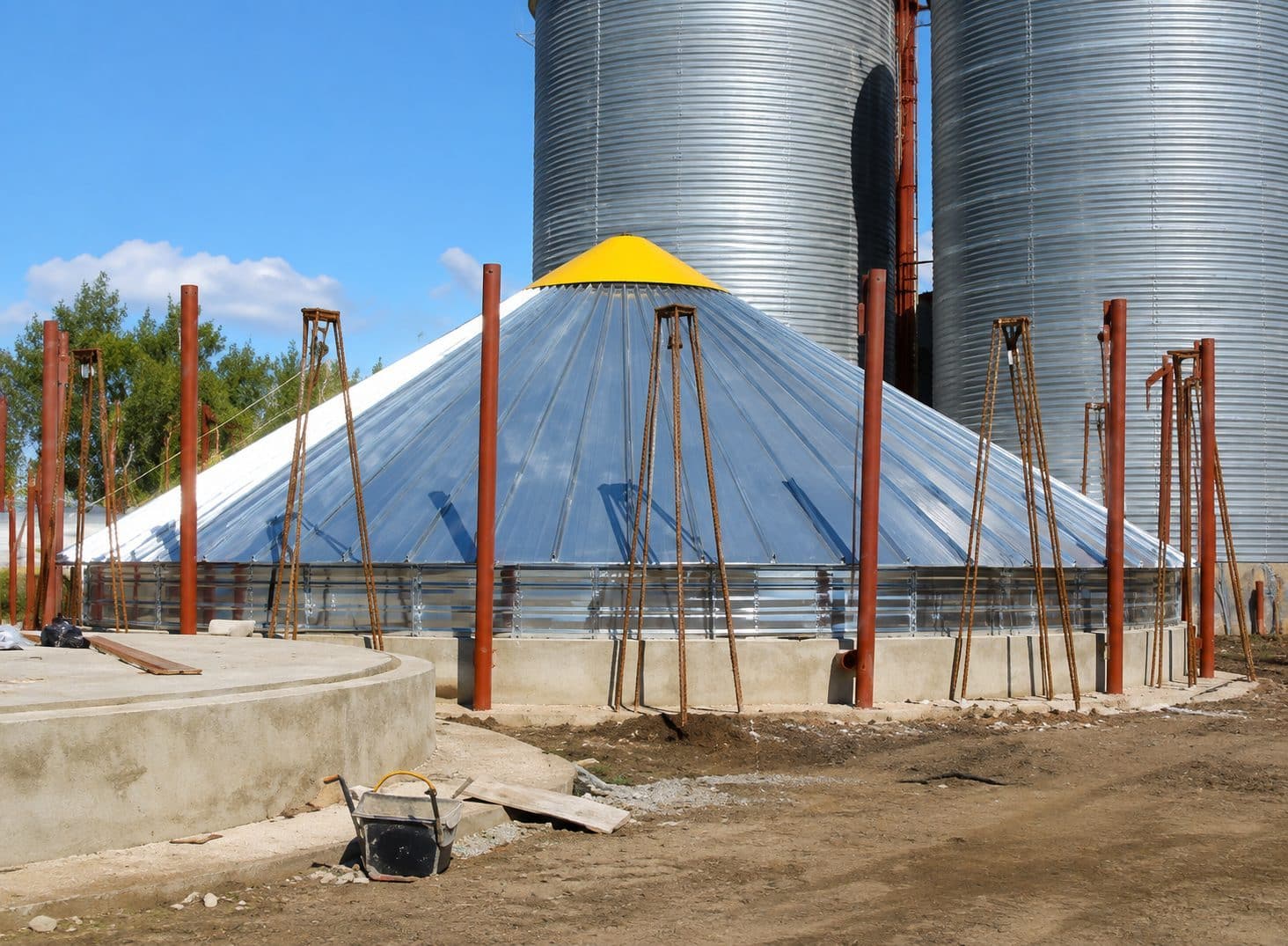

Techo

Chapa galvanizada de secciones trapezoidales, con pendiente de 28° a 33° según el diámetro. Estructurado por cabriadas tomadas al aro perimetral.

COMPONENTE

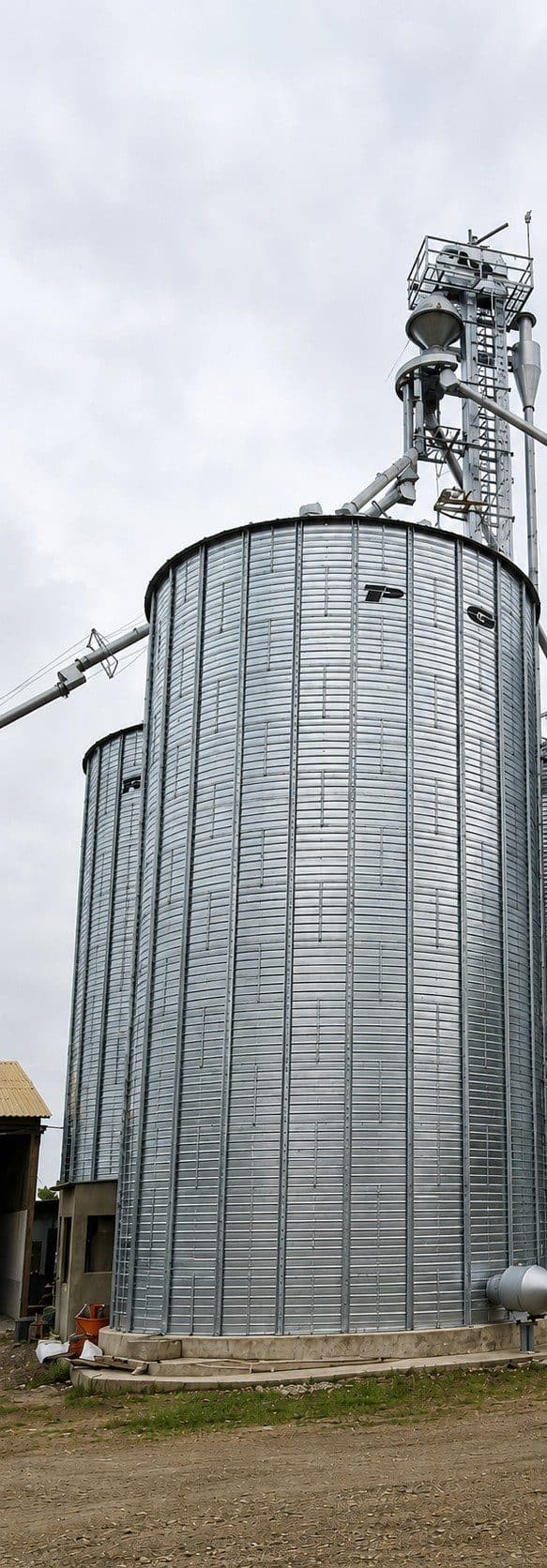

Columnas de refuerzo

Perfiles "omega" calculados para absorber las cargas verticales. Colocados en el exterior y vinculados por anillos perimetrales que evitan abolladuras.

COMPONENTE

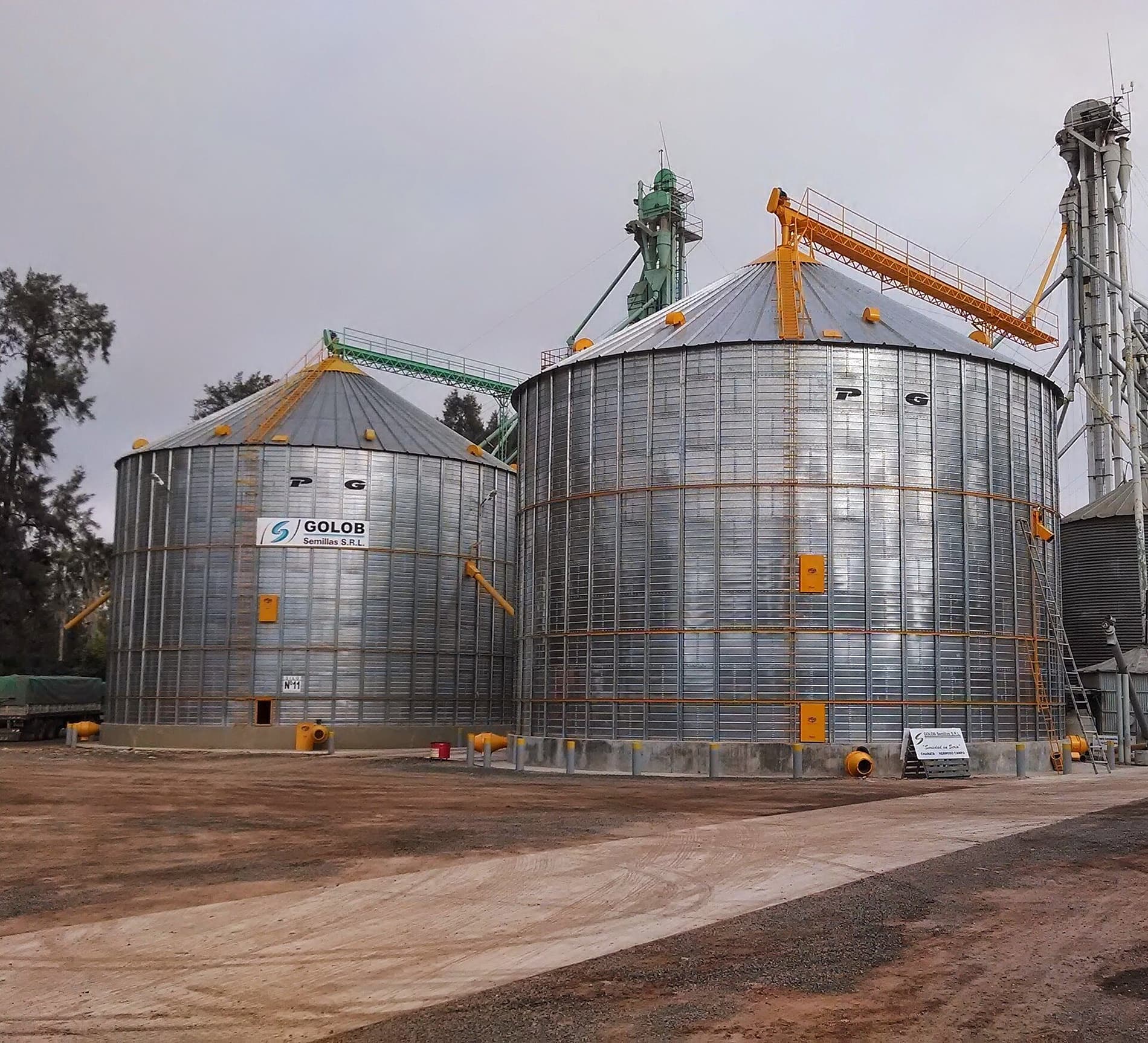

Cilindro

Chapa galvanizada moldeada, perforada y conformada con precisión. Ensamblada con bulones, arandelas y neoprene para evitar la filtración de humedad.

ACCESORIO

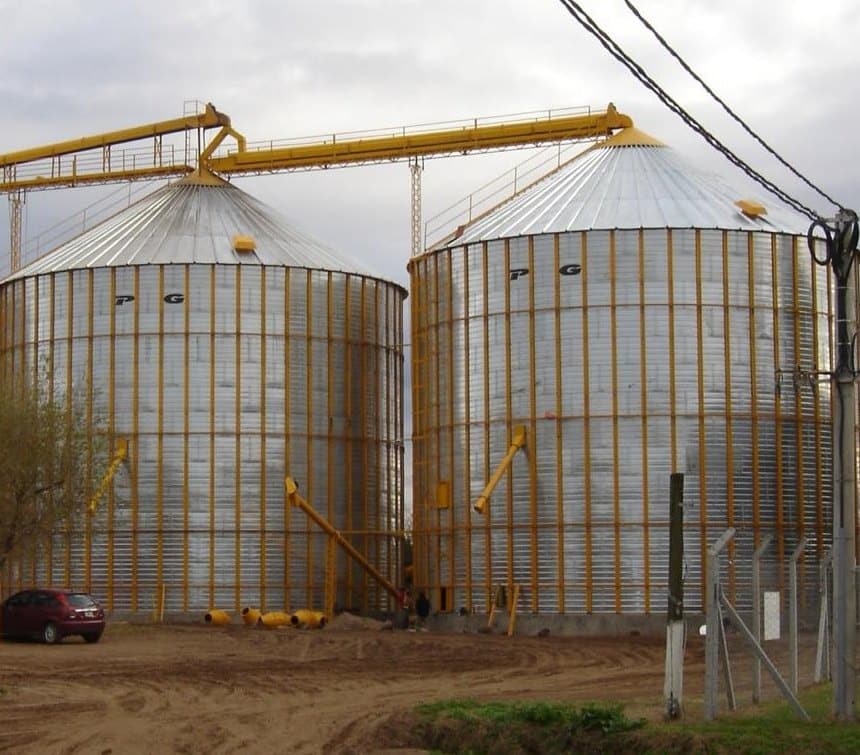

Descarga lateral

Caño de descarga que se coloca a media altura sobre el cuerpo del silo y permite vaciarlo por gravedad desde un lateral. Es un accesorio opcional, que se suele incorporar en silos de gran capacidad.

CAPACIDADES EN TONELADAS

Capacidad según diámetro y anillos

Medidas expresadas en metros. Silos con cono a 40° y techo a 28°. Capacidades tomadas con una base de 800 kg/m³.

Anillos \ Ø (m)	2,45	3,07	3,68	4,29	4,91	5,52	6,14	6,75	7,37	7,98	8,59	9,21	9,82	10,44	11,05	11,66	12,28	12,89	13,51	14,12	14,74	15,35	15,96	16,58	17,19	17,81	18,42	19,04	19,65	20,26
2	9	15	22,8	32	47	59	77	96	120	146	176	209	247	291	334	384	440	499	563	634	710	790	877	971	1070	1177	1289	1408	1534	1668
3	12,4	20,4	30,7	43	62	77	99	123	151	184	219	259	303	355	405	464	528	596	670	750	837	928	1026	1132	1243	1362	1487	1620	1760	1908
4	15,8	25,9	38,6	54	77	95	121	149	183	221	262	308	360	418	476	543	616	693	777	867	964	1065	1175	1292	1415	1547	1686	1832	1985	2147
5	19,4	31,4	46,5	65	92	113	143	176	215	258	305	358	416	482	548	623	704	790	883	983	1091	1203	1324	1453	1588	1732	1884	2044	2211	2387
6	—	36,8	54,4	75	107	130	165	202	246	295	348	407	472	545	619	702	792	886	989	1100	1218	1340	1472	1614	1761	1918	2082	2256	2436	2627
7	—	42,3	62,3	86	122	148	187	229	278	332	391	457	529	609	690	782	880	983	1096	1216	1345	1478	1621	1774	1933	2103	2280	2468	2662	2867
8	—	—	70,2	97	137	166	209	256	310	370	434	506	585	673	761	861	968	1080	1202	1333	1472	1615	1770	1935	2106	2288	2479	2679	2888	3107
9	—	—	78	107	153	184	231	282	341	407	477	555	641	737	832	940	1056	1177	1309	1449	1599	1753	1919	2095	2279	2474	2677	2891	3113	3374
10	—	—	86	118	168	202	253	309	373	444	520	605	698	800	904	1020	1144	1274	1415	1566	1726	1890	2068	2256	2451	2659	2875	3103	3339	3587
11	—	—	—	129	183	219	275	335	405	481	563	655	754	864	975	1099	1232	1371	1522	1682	1853	2028	2216	2417	2624	2845	3073	3315	3565	3826
12	—	—	—	139	198	237	297	362	436	518	606	704	811	928	1046	1179	1321	1468	1628	1799	1980	2165	2365	2577	2797	3030	3272	3527	3790	4066
13	—	—	—	—	—	—	—	—	468	555	649	753	877	991	1117	1259	1409	1565	1735	1915	2107	2303	2514	2738	2969	3215	3470	3739	4016	4306
14	—	—	—	—	—	—	—	—	—	593	692	802	923	1055	1188	1338	1497	1662	1841	2032	2234	2440	2663	2899	3142	3400	3668	3950	4241	4546
15	—	—	—	—	—	—	—	—	—	—	—	852	980	1119	1260	1418	1585	1759	1950	2148	2360	2578	2812	3059	3315	3586	3866	4162	4467	4786
16	—	—	—	—	—	—	—	—	—	—	—	—	1036	1182	1331	1497	1673	1856	2054	2265	2488	2715	2960	3220	3487	3771	4065	4374	4693	5026
17	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1761	1953	2161	2381	2615	2853	3109	3381	3660	3957	4263	4586	4918	5265
18	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	2498	2742	2990	3258	3542	3833	4142	4461	4798	5144	5505

ESPECIFICACIONES

Tabla de dimensiones y capacidades

Medidas expresadas en metros. Silos con cono a 40° y techo a 28°. Capacidades tomadas con una base de 800 kg/m³.

Diám. (m)	Chapas x anillo	Altura anillo (m)	Cap. anillo (m³)	Cap. anillo (ton)	Altura techo (m)	Cap. techo (m³)	Cap. techo (ton)
2,45	4	0,93	3,5	3,5	0,58	0,9	0,7
3,07	5	0,93	6,8	5,5	0,75	1,8	1,5
3,68	6	0,93	9,9	7,9	0,91	3,2	2,6
4,29	7	0,93	13	11	1,07	5,1	4,1
4,91	8	0,93	19	15	1,23	8,3	6,6
5,52	9	0,93	22	18	1,40	11	8,9
6,14	10	0,93	27	22	1,56	15	12
6,75	11	0,93	33	27	1,72	20	16
7,37	12	0,93	39	32	1,89	27	21
7,98	13	0,93	46	37	2,05	34	27
8,59	14	0,93	54	43	2,21	43	34
9,21	15	0,93	61	49	2,38	53	42
9,82	16	0,93	70	56	2,54	64	51
10,44	17	0,93	79	64	2,78	79	63
11,05	18	0,93	89	71	2,87	91	73
11,66	19	0,93	99	79	3,03	108	86
12,28	20	0,93	110	88	3,19	126	101
12,89	21	0,93	121	97	3,36	146	117
13,51	22	0,93	133	106	3,52	168	135
14,12	23	0,93	146	116	3,68	192	154
14,74	24	0,93	159	127	3,85	219	175
15,35	25	0,93	172	137	4,01	247	198
15,96	26	0,93	186	149	4,17	278	223
16,58	27	0,93	200	161	4,34	312	250
17,19	28	0,93	215	173	4,50	348	278
17,81	29	0,93	231	185	4,66	387	310
18,42	30	0,93	248	198	4,83	429	343
19,04	31	0,93	265	211	4,99	473	379
19,65	32	0,93	282	226	5,15	520	416
20,26	33	0,93	300	240	5,32	572	457
